魔星MG20i助力新建變電站實景三維數據獲取
應用背景
你知道嗎?2020年,總發電量的近5%在電力傳輸中的被電網線損耗了。所以,國家十分重視高壓特高壓輸變電建設,且必須保證建設符合竣工標準并提交竣工圖。
常規測量難點:
常規方式采用單點測量必要的基礎尺寸作為驗收依據。單點測量只有必要的基礎尺寸,缺乏反映整體的完整數據變電站系統結構復雜,特征點多而且復雜,傳統方式作業效率低。
魔星GNSS + 徠卡三維激光掃描儀組合聯測優勢:
魔星MG20i采用諾瓦泰NovAtel全新7系主板,高密度連接器,高抗干擾算法,99.99%置信率,差分定位快、結果可靠
點云+照片的實景三維數據形式,身臨其境
魔星MG20i與徠卡RTC360同步完成變電站實景三維數據和地理坐標獲取
外業工作
1.布設控制點
在變電站周圍選取控制點,保證點間通視,以區域內取4點為宜。

圖 1 控制點概覽

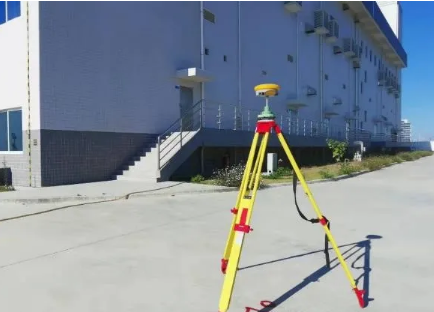

2.控制點測量
利用魔星MG20i的控制點測量功能,將接收機設為流動站,網絡CORS模式,依次測得控制點坐標。

圖 2 控制點測量

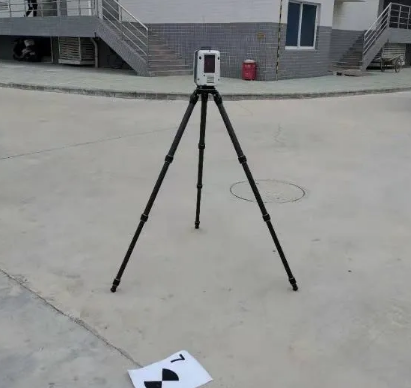

3.控制點掃描
在完成第一步之后,控制點測量的同時,可同步進行控制點掃描和變電站掃描。將徠卡RTC360在控制點附近架站,掃描標靶點云,獲取標靶中心,實現和控制點坐標聯測。

圖 3 控制點掃描

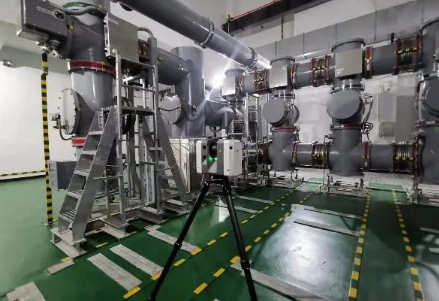

4.變電站掃描
在多個測站位置掃描完整的室內外電力設備、變電站結構,獲取真彩色點云。機身自帶的VIS視覺追蹤功能將多站數據自動拼接,完全無需人工干預。

圖 4 變電站內掃描
內業處理
1.一鍵導入
將變電站的全景照片和三維點云一鍵導入點云處理軟件,導入的同時,軟件也進一步優化外業中儀器自動執行的拼接,減少內業拼接時間,提高效率。
2.坐標轉換
將魔星MG20i測的控制點數據的坐標文件也導入軟件,對點云應用控制坐標系,坐標轉換輕松完成。

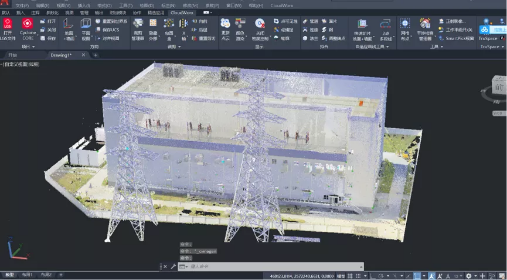

3.成果生成
獲取完整變電站的數據量巨大。徠卡CloudWorx基于強大數據處理引擎,可輕松應對變電站海量點云,可在PDMS、MicroStation、SolidWorks等軟件中一鍵加載點云,無需導出導入,節省時間,進一步繪制二維圖、三維逆向建模。

圖 5 AutoCAD中基于點云逆向建模

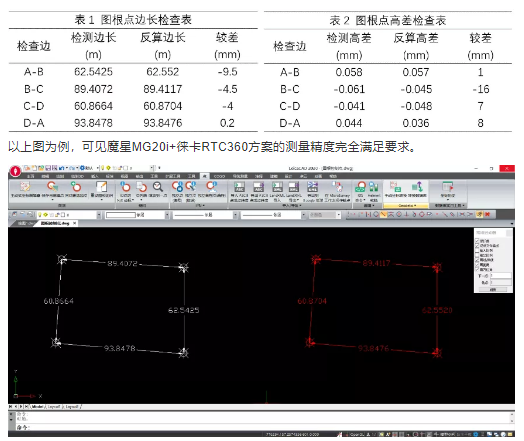

4.精度檢核驗證
以徠卡TS16全站儀實測檢核點高精度坐標距離,在徠卡CAD中繪制檢核點距離。
通過比較兩者差值,分別完成邊長檢測和高程檢測。

圖片圖 6 徠卡CAD中精度檢核
成果展示

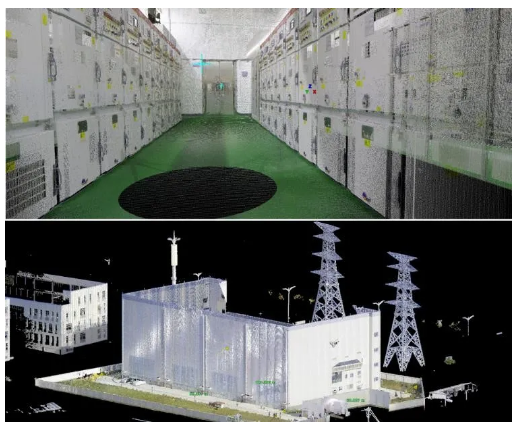

圖 7 變電站實景三維點云

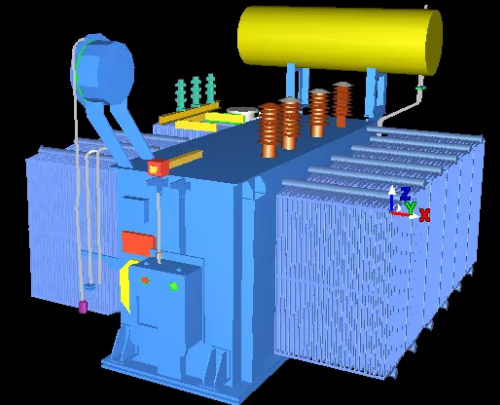

圖 8 基于變電站1:1真實點云逆向建模三維實體
總結
魔星MG20i助力變電站實景三維數據獲取,帶來以下好處:
方便,數據提交方便,現場點位測量完直接一鍵發送到內業電腦,支持微信QQ郵箱等分享。
快速,GNSS觀測與三維掃描采集可分派專人,獨立作業,互不干擾,生產更高效。各自數據直接發送內業融合,無需等待,不擔心測量缺位,高效配合。
經濟,可按小時、天、周、月、年付費,根據項目測量周期靈活選擇。測量空檔期,不用付費,更省錢。
1+1>2,魔星MG20i與徠卡RTC360聯測方案,同步完成變電站實景三維點云數據和地理空間控制坐標獲取,為實景三維賦予地理坐標。
文章出自 徠卡測量系統
