移動測繪 | 車載移動測繪照進實景三維現實
Leigh Surveyors公司總部位于澳大利亞布里斯班,專注于交通基礎設施市場。該公司通過持續對激光雷達、掃描機器人以及對最新移動測繪技術的投資,提供更全面、更精確的解決方案,保持著行業領先地位,并為數字孿生奠定基礎。
本篇文章是對該公司的數字工程主管Chris Power的訪談錄,他分享了新近對移動測繪技術的測試和部署經過,以及對隨之而來的趨勢、挑戰及優勢的思考,希望能對您的工作有所啟發和幫助。
對于基礎設施測量員而言,移動測繪面臨的最大挑戰是什么?
準確性。我們看到過很多效果不錯的地面激光雷達數點云數據。然而,很多這樣的例子都依賴于幾何匹配或“點云對點云”的配準來拼接出完整的測量范圍,而不總是將點云數據嵌套到對應的地理參考框架中。因為誤差累積和“短邊控制長邊”等問題,這樣做無法保證數據的準確性。而我們經過測試發現,Trimble? MX9以其搭配的測量工作流程,可以將數據各項誤差控制在項目的設計要求范圍內,屢試不爽。
2.更為先進的移動掃描技術是如何提高生產能力的?
這些能夠自動創建精確點云來替代傳統的人工采集數據是真正的重大轉變。移動測繪解決方案,特別是MX9開辟了更多、更新的生產能力。現在,測量設備和軟件通過計算就能干活,可生成任意大小的精確點云,生產效率僅受CPU、GPU和內存等因素限制,而不是人力。
3.有沒有一項移動掃描技術真正脫穎而出?
最讓我驚訝的是 IMU(GNSS慣導)。有一次,我們正在掃描一條8公里長的隧道。從一端獲得GNSS固定開始,一路開到另一端,然后在沒有重新建立GNSS固定的情況下,就沿著相反的方向駛回。在進行了PPK處理后,我們發現IMU在16公里的范圍內偏差不到13厘米。這是我萬萬沒想到的!
4.你測試過高精度移動測繪設備嗎?你的工作流程是什么?
在過去的12個月里,我們制作了近200公里的移動測繪點云成果,非常詳細地顯示了高速公路和復雜的城市環境。經驗證達到20到25毫米的絕對精度和10到15毫米的相對精度,這意味著這些點云數據已經足以應用于要求較高的土木工程應用(設計、勘察與施工)。這是移動測繪領域的重大突破。
在工作流程方面,我們的項目采用GNSS基站和Trimble SX10掃描機器人來完成首級控制和計算平滑最佳估計軌跡,所有這些包括精確點云的生產,都直接在Trimble Business Center (TBC) 一個軟件中處理。

5.既然您具備了這些功能,那您近期有哪些移動測繪上的應用?
正是這種精度質量水平為路面養護、現狀測量、勘察測量和竣工測量打開了大門。例如,MX9點云數據可達到的精細程度和相對精度被業主接受進行公路路面狀況評估和變形測繪。我們還用這次公路掃描采集的附帶數據對現有橋梁進行了建模。
內城外環路項目是我們廣泛使用MX9的首批大型項目之一。客戶要求進行維護測量,但不想大動干戈。因為他們不想影響這條繁忙高速公路上的交通。我們在周日早上五點出門,載著MX9,一路開車就整個干完了。達到25毫米的絕對精度也只是多花了點時間來配準。但它仍然比需要測量人員直接上路的傳統測量快得多,而且測量人員上路施測必須要進行交通控制等繁瑣條件。
我們的親身經歷有效地證明了,車載移動測繪有助于在不需要封路的情況下,以最高安全標準進行竣工、勘察和維護測量。數據的細節和精細程度也是前所未有的,而且工期遠遠少于人員上路施測的傳統測量。
6.高精度移動測繪對BIM和數字孿生的未來意味著什么?
對于測量員來說,高精度點云讓我們一步邁入BIM世界,為數字孿生提供了基礎。BIM無法回避地理現實,而在當今先進的移動測繪解決方案的幫助下,測量員是搞定地理信息的合適人選。
我創建的第一個數字孿生模型是用于一條6公里,約2.5億美元的高速公路升級項目。這是澳大利亞高速公路項目的第一個LOD500 BIM模型。昆士蘭交通當局已經使用它來更新他們的工程測量標準和技術規范,以便將激光雷達技術和3D實體模型和網格模型集成到測量成果中。
聲明:以上內容來源于網絡文章轉載,轉自原創天寶Trimble Geospatial文章,出于傳遞信息及學習之目的,不代表本網站的觀點、立場,本網站不對其真實性負責。
更多相關
徠卡LS15電子水準儀-圖像測量&自動對焦,開創水準測量新模式
在水準測量中,難免會遇到各種復雜的測量情況,為保證水準尺最低和最高讀數不超限,我們往往將水準儀架的很高或很低。 傳統的手動調焦方式,我們需要在目鏡中進行照準精瞄和調焦,面對各種極限情況,我們往往...
科力達RTK電臺、網絡模式作業使用流程,值得收藏!
RTK作業的簡要流程 儀器架設:完成基準站和移動站硬件架設與配置,搭建作業的硬件環境。 新建工程:創建工程,配置參數、坐標等基礎信息,完成作業所需的數據基礎。 求轉換參數:匹配工程所需平面坐...
中國牛 京臺高速 打造北斗定位的智慧高速
近日,由山東高速集團投資建設的京臺高速泰安至棗莊段改擴建工程舉行通車活動,該項目是全國首條全線開通的改擴建智慧高速。 這條先行先試的智慧高速,融合了5G、大數據、物聯網、北斗定位等前沿技術,它是目前...
地球磁極偏移,對導航、勘測、石油開采等諸多領域造成影響
北磁極的快速移動迫使科學家不得不緊急更新世界地磁場模型(WorldMagneticModel,WMM),近日,新模型已經更新完成。事實上,這一模型本該到2019年底才更新。世界地磁場模型 世...
國測地形一隊為引漢濟渭工程提供測繪保障服務紀實
引漢濟渭工程地跨黃河、長江兩大流域,橫越秦嶺屏障,由漢江向渭河調水,總調水規模達15億立方米,工程主要由黃金峽水利樞紐、秦嶺輸水隧洞和三河口水利樞紐三大部分組成。國家測繪地理信息局第一地形測量隊充...

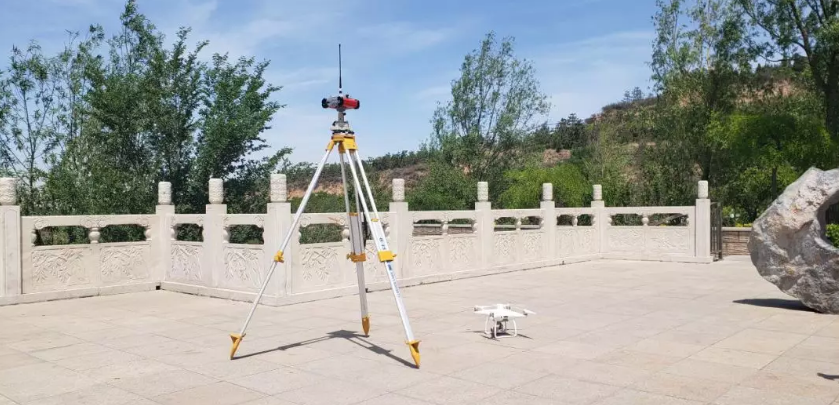

用科力達PPK,可以輕松完成1:500高精度免像控航測作業
